室外新風的重要性
或許這句有點臭名昭著的名言“解決污染的辦法是稀釋”，概括了室外新風的重要性。我們可能不會說室內環境有“污染”，但我們可能要考慮室內那些無法過濾的空氣成分的影響。其中包括二氧化碳、體味、復印機和清潔劑產生的化學物質以及其它室內污染物。僅僅這些成分中的大多數不會在短時間內影響一個人。然而，在長時間接觸后，比如在一個典型的每周工作40小時的工作場所，這些成分會使居住者感到疲倦、惡心，以致工作效率降低。
新風量
用于計算進入通風系統的室外新風量的一種方法是對室外風管進風口進行風管截面法風速測量。然而，這并不總是可行的，因?yàn)榭赡軟]有足夠的直管段來對回風或室外新風進行一次好的風管法測量。通常，甚至沒有室外風管，因此基本上不可能確定進入通風系統的室外新風量。
確定有多少室外新風進入一個空間的另一種方法是使用以下公式：
新風量=送風量×室外送風百分比（新風比%OA）
進入一個空間的新風量等于送風量（ft3/min，m3/hr，m3/min或L/s）乘以新風比。讓我們來分別看看這些項目。
· 總送風量

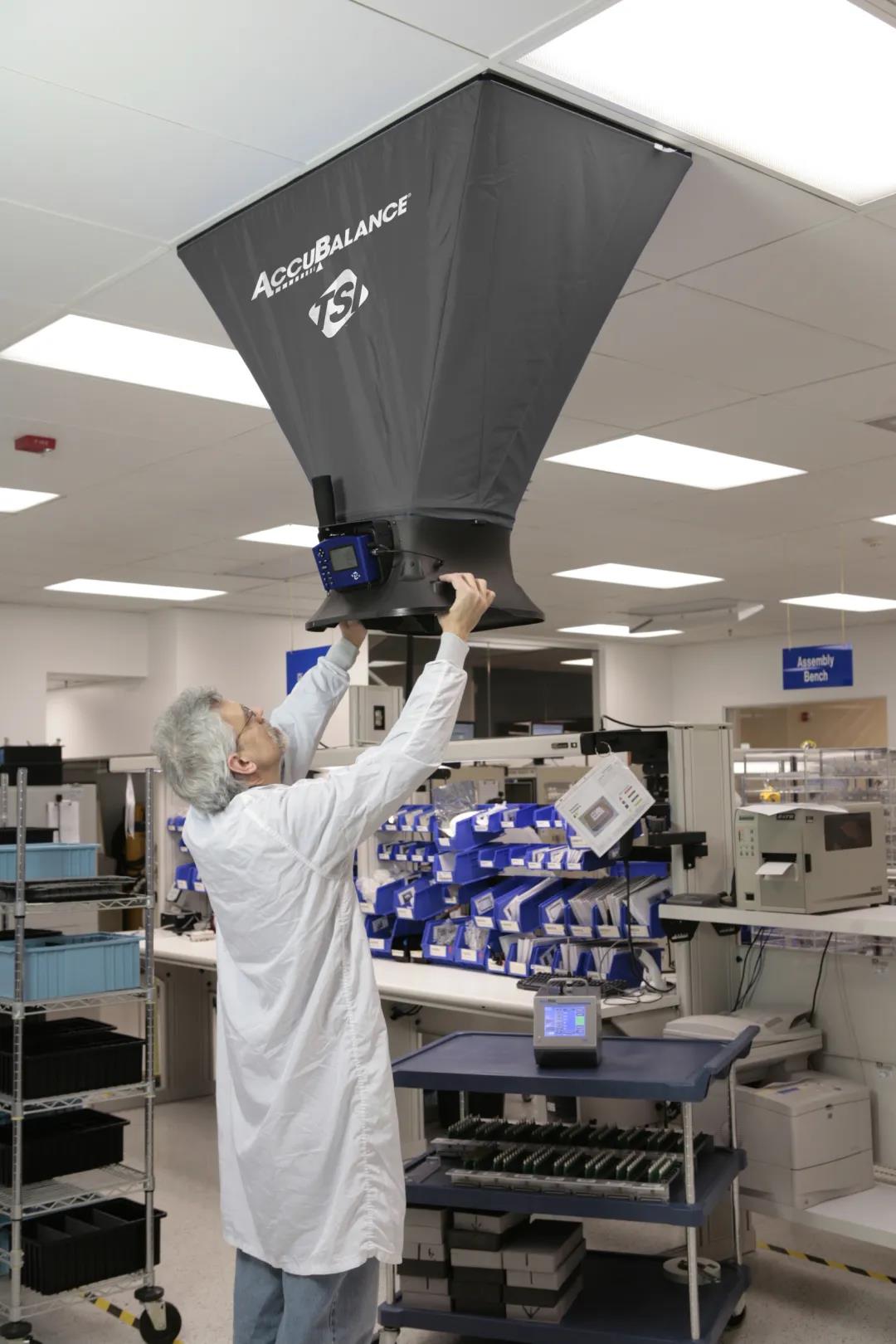

總送風量是指進入空間的室外空氣和回風的總量。要確定進入建筑物的總送風量，請?jiān)诳諝馓幚韱卧蠛惋L(fēng)管分叉之前，使用TA460或PVM620進行風管截面法測量。另一種確定總送風量的方法是在每個送風口散流器處使用8380（PH721）風量罩測量，并取讀數的總和。
·室外空氣百分比
室外空氣百分比是指總送風量中室外空氣所占的百分比。測量%OA的方法不止一種。一種方法是使用類似于SF6的示蹤氣體。這種氣體將用于使系統達到一個設定的飽和濃度，并記錄濃度如何隨著時間的推移而下降。利用這些信息，人們可以知道%OA是多少。如果濃度足夠高而且沒有居住者，也可以用二氧化碳來完成。
或許一個更好的選擇是測量三個CO2濃度讀數并計算%OA。三個讀數位置包括了室外進風、送風和回風。另一種選擇是在這三個相同位置測量溫度讀數。
引用的公式
要計算新風比%OA，使用以下CO2或溫度方程：
公式中：
XR=回風CO2濃度或溫度
XS=送風CO2濃度或溫度
XO=室外空氣CO2濃度或溫度
在哪里測量
為確保正確的測量新風比，需要在適當?shù)奈恢米x取讀數。室外空氣測量點應始終遠離建筑物排氣口。如果您感興趣的新風比值來自使用CO2濃度或溫度，則送風和回風的測量位置會有所不同。
對于CO2，回風讀數應在回風管內或回風與室外空氣混合前測量。這些位置能夠確保一個穩定的讀數。送風讀數應在送風管道內讀取。

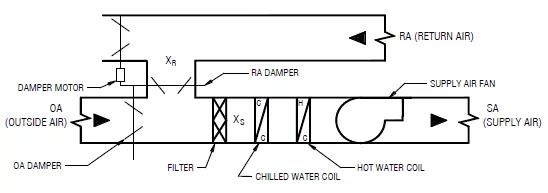

插圖：空氣處理裝置示意圖
如果使用溫度測量，則在回風與室外空氣混合之前，回風值應盡可能接近空氣處理機組讀取。在給出的圖示中，回風溫度（XR）盡量在回風風門上游的回風管道中測量。應該在空氣調節前測量送風。溫度測量也應該在任何風扇之前進行，因?yàn)轱L(fēng)扇可以將溫度升高幾度。在給出的圖示中，送風溫度（XS）盡量在過濾器和冷凍水盤管之前取值。
公式錯誤
如果公式結果為負百分比或百分比高于100%，則這是公式錯誤。如果送風值不在回風值和室外空氣值之間，則會發生錯誤。通常，如果所有三個測量值都被重新獲取，問題將自行解決。如果沒有，那么考慮一下哪一個可能適用于此種情況：
如果使用溫度計算%OA：
測量前已對空氣進行調節——在靠近空氣處理裝置的地方進行測量。
送風已與室內空氣混合——在靠近散流器或風管內部進行測量。
回風未充分混合——在管道內測量回風，以確保正確混合。
室外和室內溫度太接近——使用CO2值作為計算%OA的基礎。
如果使用CO2計算%OA：
送風與室內空氣混合——靠近散流器或在送風管內部進行測量。
回風未充分混合——在回風管內測量。
室外空氣測量受到污染——確保進入室外進風口的空氣新鮮干凈。
沒有足夠的居住者產生CO2——使用溫度值作為計算%OA的基礎。
何時使用CO2或溫度計算室外空氣百分比
室外空氣百分比可以用CO2或溫度來計算。這兩種方法都有好處，了解何時使用一種方法而不是另一種方法是很重要的。
一般說來，當你感興趣的建筑內有很多居住者時，應該使用CO2。這確保了室外空氣和回風的CO2濃度值相差很大。如果有足夠數量的居住者，則室外空氣的CO2濃度始終為最低值，回風的CO2濃度始終為最高值。這兩個值相差越大，%OA值越精確。如果居住者很少或沒有居住者，則CO2的累積量很小，精確度也不高。
同樣，當感興趣的建筑物或房間的溫度與室外空氣溫度有很大差異時，也應使用溫度。這意味著當室外很熱或很冷時，就可以用溫度作為計算%OA的方法。要獲取計算出的%OA值，請?jiān)诳諝馓幚韱卧庍M(jìn)行測量，這意味著測量值將顯示整個建筑區域的，或空氣處理單元所服務的整個建筑區域的室外空氣百分比。需要在空氣處理單元進行測量的原因是，在某些建筑物的風管或散流器附近經常有加熱或制冷盤管，這會對讀數產生不利影響，并且很難驗證是否存在這些盤管。
什么是可接受的%OA值
這是一個很受歡迎的問題，答案并不簡單。沒有理想的%OA值，因?yàn)樗Q于空氣流量。如果您的空氣流量對于居住者數量來說是高的，您可能不需要高的%OA。例如，辦公室區域送風量為1000CFM，有10個居住者，則您只需要20%的OA即可達到ASHRAE建議的20CFM/人。
(1000CFM × 20%OA) /10 人 = 20CFM/人
但是，如果在同一場景中，在同一辦公區有10個居住者時，您只提供250CFM，則需要80%的OA才能實現20CFM/人的建議值。
(250CFM × 80%OA) / 10 人 = 20 CFM/人
這個問題沒有簡單的答案，因?yàn)榇鸢笗S著空氣流量和最大居住者人數的變化而變化。理想的辦法是測量空氣流量，找出房間里的最大人數。然后可以使用以下公式來找到所需的%OA：
%OA = (建議的新風量CFM/人 × 最大居住者人數) / 空氣流量
例如，考慮一個辦公室空間，推薦新風量為20CFM/人，其中居住者最大人數為30人，風量為1800CFM：
%OA = (20 CFM/人 × 30) / 1,800 CFM = 33.3%
